高精度且超精密生产圆筒直动轴承、各种系统、机械产品及其组装。自创业以来，始终如一地致力于直线运动机构的研究。开发出合理性的设计构造的微型系列产品。其中，直线轴承已经我们事业的拳头产品。我们将一如既往地通过开发具有高精度、高品质的特性直线轴承，为今后产业的发展做出应有贡献。

精品一览

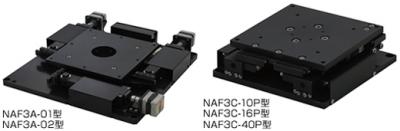

Xyθ台 超薄型简单构造和高刚※特点※同时兼容超薄型简单构造和高刚性在同一平面上配置三个执行器，实现了超薄型简单构造。此外，“预压式双滑动构造(已取得专利) ”对推力(垂直方向负荷)刚性、力矩负荷很强，防止由于偏负荷造成的台面变形和隆起。高精度的定位“预压式双滑动”承载负荷，执行器不直接承载负荷。因此可以得到不受负荷变化...

HEPHAIST精工株式会社是一家专业从事高精度、高品质的直线运动轴承Linear-Motion-Bearing的生产厂家，通过独创技术开发出了树脂质坚实结构的外筒体以及钢球、紧固环等组成的卓越的设计结构的小型化高性能的直线滚珠轴承。本公司是早期开始批量生产直线滚珠轴承迷你型系列产品的厂家，使用性良好，品质精良，且...

※特点※通过采用小型、高刚楔形机构，实现了小型却具有高刚性的特点。是能够对多功能执行器的高度进行微调并在水平范围内进行调整的多功能电动执行器。具有独特的灵活接头机构，可以吸收三点之间中心距离的化。可以对高精度高度进行微调和水平调整，可作为利用倾斜机构的焦点深度浅的显微镜装置的光学台和倾斜控制夹具使用，也可作为小型Z轴定...

※特点※由于弧形辊球面滚子沿着高精度直线度高精度且较佳配置的轴上的复数圆弧槽滚动，因而可以得到振动和扭转被控制的高直线度。所有自动对准的弧形辊球面滚子与轴的圆弧槽轨道面保持一致，朝向轴中心，一边自动对准一边滚动。与高刚性滚动体为球的情况相比，承载能力（容量）强，对轴直角方向及力矩负荷也具有高刚性。与耐久性球、圆筒滚子针...

>※特点※零部件构成HEPHAIST制冲程衬套由精密加工的外筒、轴、钢球、保持器构成。由于低摩擦钢球不循环，靠点接触在运动，因此可以期待低摩擦、顺畅的直线运动。通过对高精度HEPHAIST制精密轴进行组合实现理想的运动。复合运动不仅仅可能是构造上的直线运动，也可以回转运动，可用于各种用途。 从小型轴径起可以特别订制。

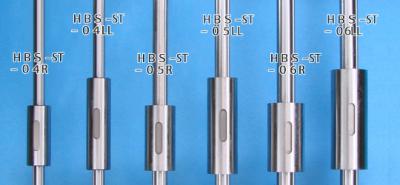

※特点※与HBS-S型直线衬套的外筒直径长度同样尺寸的类型。拉长HBS-L型HBS-S型的全长，可以增强承载能力的长型齿槽。可以从HBS轴的标准轴和空心轴中选择。调整与外筒的缝隙后成套供货。

※特点※一种产品就可以做直线运动回转、吸附的复合商品·通过小径滚珠丝杆和小径球齿槽的重叠实现了紧凑化·适合及贴片机等的紧凑、轻量化◆分体式◆滚珠丝杆和钢球齿槽在同一轴上加工的复合产品。◆重叠型◆将滚珠丝杆和钢球齿槽设在同一个地方，就可以实现紧凑且长冲程化。

※特点※低滚动，滚动阻力阻力变化小，光滑。2.长冲程。同时推出高刚性类型

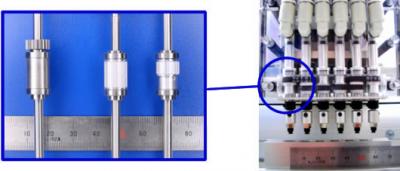

特点紧凑回转，轴承外径实现了省空间的目的轴轴吸着的操作可能为空心轴规格可以在直线运动轴回转θ轴操作上搭载吸附功能。成套供货不需要花费时间组装部件推出带有滑轮齿轮的产品

形番	A	B	C	D	E	F	G	H	K	M	N	C(N)	Co(N)	座ｸﾞﾘ深さ	二面幅	重量 kg	許容振角
SRJ004C	19	15	3.8	2.5	10	6	M3	3.6	2	6	1.5	128	100	1.5	4	0.015	±15°
SRJ006C	25	20	5.5	3.8	11.5	8	M4×0.5	4.5	3	10	2	320	280	2.3	5	0.036	±30°
SRJ008C	30	24	7	4	16	12	M5×0.5	5.5	3.4	11	2	490	540	2	7	0.06	±30°
SRJ012C	42	34	11	6	20	15	M10	11	4.3	14	2	720	770	3.6	14	0.18	±30°
SRJ016C	56	45	12	7	32	18	M12	12.6	5.5	25	5	1170	1300	4.6	14	0.37	±30°
SRJ024C	74	62	17	11	42	23	M14	15	6.6	35	7	2840	3920	5.5	17	0.93	±30°
SRJ032C	100	84	22	16	60	30	M16	16.6	9	48	10	5800	8820	8.6	22	2.3	±30°
SRJ048C	136	114	38	22	78	38	M28×2	30	11	60	10	10600	16000	10.8	30	6.73	±30°

尺寸参数

通滚动导向实现高刚性、高精度，对于并行机制来说不可缺少的多自由度接头，迄今为止是利用回转接头合得到自由度。但是，这些接头在构造上很复杂具有会变大的特点。此外，也存在具有多自由度的滑动球面轴承，但有很大的摩擦阻力和内部缝隙。HEPHAIST精工开发了应对这些课题加以解决的滚动球面轴承。※特点※由于高精度可动部分为施加了余...
