| コンパクト化のコンポーネント |
自動調心形 |

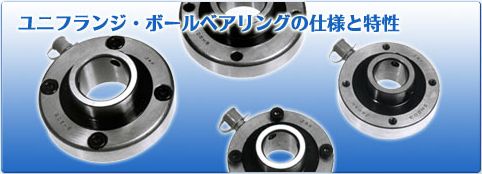

| Uni-Flange Ball Bearings |
| 小型・軽量で負荷容量が大きい |
|
|
|
■自動調心で強固な取付ができる。
■完全な転動体の組合せは優れた耐久性を保証します。
■外・内輪のアキシアル方向に1ミリ差の構造で取付が容易である。 | |
|
|
| ユニフランジ玉軸受（シール付） |
|
| SR200形 | |
|
|
|
単位：mm |
| 呼び番号 |
d |
D |
R |
B |
L |
K |
T |
ボルト
穴径 |
質量（Kg） |
| SR201 |
12 |
47 |
39 |
15 |
27 |
20.8 |
4.0 |
Φ4.6 |
0.180 |
| SR202 |
15 |
47 |
39 |
15 |
27 |
20.8 |
4.0 |
Φ4.6 |
0.165 |
| SR203 |
16 |
52 |
44 |
17 |
28 |
24.0 |
4.0 |
Φ4.6 |
0.240 |
| SR204 |
20 |
62 |
52 |
19 |
31 |
29.3 |
4.3 |
Φ5.6 |
0.370 |
| SR205 |
25 |
72 |
60 |
19 |
32 |
33.3 |
5.5 |
Φ6.6 |
0.480 | |
|
|
| 呼び番号 |
許容回転数（rpm） |
|
| SR201 |
11,000 |
750 |
190 |
| SR202 |
11,000 |
750 |
190 |
| SR203 |
10,000 |
800 |
200 |
| SR204 |
9,000 |
1,010 |
270 |
| SR205 |
7,500 |
1,220 |
330 | |
| コンパクト化のコンポーネント |
| Uni-Flange Ball Bearings |
| 小型・軽量で負荷容量が大きい |
|
|
|
■強固な取付が出来る
■完全な転動体の組合せは優れた耐久性を保証します。
■高性能でコストをセーブする。
■グリース・ニップル付ですから、補充潤滑剤の注入が容易です。
■適用取付機器の仕様に対応した潤滑グリースを封入して、ご納品いたします。
◆グリス・ニップル付 フランジ形ボールベアリング
◆止めねじ付・玉軸受 | |
|
|
| ユニフランジ玉軸受（シール付） |
|
| SH200形 | |
|
|
|
単位：mm |
| 呼び番号 |
d |
D |
R |
B |
L |
K |
T |
ボルト
穴径 |
質量（Kg） |
| SH201 |
12 |
47 |
39 |
11 |
22 |
21.2 |
4.0 |
Φ4.6 |
0.135 |
| SH202 |
15 |
47 |
39 |
11 |
22 |
21.2 |
4.0 |
Φ4.6 |
0.125 |
| SH203 |
17 |
52 |
44 |
12 |
22 |
24.4 |
4.0 |
Φ4.6 |
0.165 |
| SH204 |
20 |
62 |
52 |
14 |
25 |
29.6 |
4.3 |
Φ5.6 |
0.280 |
| SH205 |
25 |
68 |
57 |
15 |
27 |
34.0 |
5.5 |
Φ5.6 |
0.335 | |
|
|
| 呼び番号 |
許容回転数（rpm） |
|
| SH201 |
13,000 |
590 |
440 |
| SH202 |
12,000 |
840 |
610 |
| SH203 |
10,000 |
950 |
680 |
| SH204 |
9,500 |
980 |
610 |
| SH205 |
8,300 |
1,080 |
700 | | |
 |
|
|
| 呼び番号 |
内径 |
外径 |
外輪巾 |
内輪巾 |
質量（Kg） |
| 88500 |
10 |
30 |
9 |
16.4 |
0.042 |
| 88501 |
12 |
32 |
10 |
15.4 |
0.043 |
| 88014 |
14 |
35 |
11 |
14.4 |
0.060 |
| 88502 |
15 |
35 |
11 |
14.4 |
0.058 |
| 88016 |
16 |
35 |
11 |
14.4 |
0.056 |
| 88503 |
17 |
40 |
12 |
16.6 |
0.082 |
| 88504 |
20 |
47 |
14 |
17.8 |
0.120 |
| 88505 |
25 |
52 |
15 |
16.8 |
0.200 |
| 88506 |
30 |
62 |
16 |
24.0 |
0.260 |
| 88507 |
35 |
72 |
17 |
25.0 |
0.360 |
| 88508 |
40 |
80 |
21 |
27.0 |
0.480 |
| 88509 |
45 |
85 |
21 |
27.0 |
0.550 |
| 88510 |
50 |
90 |
22 |
30.0 |
0.625 | |
|
|
| 呼び番号 |
許容回転数（rpm） |
|
| 88500 |
14,500 |
380 |
180 |
| 88501 |
14,000 |
500 |
280 |
| 88014 |
12,500 |
570 |
330 |
| 88502 |
12,500 |
570 |
330 |
| 88502 |
12,500 |
570 |
330 |
| 88016 |
12,500 |
570 |
330 |
| 88503 |
11,000 |
710 |
410 |
| 88504 |
9,500 |
1,000 |
630 |
| 88505 |
8,300 |
1,080 |
700 |
| 88506 |
7,000 |
1,500 |
1,000 |
| 88507 |
6,000 |
1,980 |
1,300 |
| 88508 |
5,100 |
2,100 |
1,450 |
| 88509 |
4,700 |
2,300 |
1,600 |
| 88510 |
4,300 |
2,500 |
1,850 | |
| 呼び番号 |
内径 |
外径 |
外輪巾 |
内輪巾 |
総幅 |
質量（Kg） |
| 87500 |
10 |
30 |
9 |
12.2 |
12.7 |
0.035 |
| 87501 |
12 |
32 |
10 |
12.2 |
12.7 |
0.041 |
| 87014 |
14 |
35 |
11 |
12.2 |
12.7 |
0.052 |
| 87502 |
15 |
35 |
11 |
12.2 |
12.7 |
0.050 |
| 87016 |
16 |
35 |
11 |
12.2 |
12.7 |
0.047 |
| 87503 |
17 |
40 |
12 |
13.7 |
14.3 |
0.075 |
| 87504 |
20 |
47 |
14 |
15.2 |
15.8 |
0.110 |
| 87505 |
25 |
52 |
15 |
15.2 |
15.8 |
0.130 |
| 87506 |
30 |
62 |
16 |
19.0 |
20.0 |
0.220 |
| 87507 |
35 |
72 |
17 |
20.0 |
21.0 |
0.350 |
| 87508 |
40 |
80 |
21 |
24.0 |
24.0 |
0.450 |
| 87509 |
45 |
85 |
21 |
24.0 |
24.0 |
0.510 |
| 87510 |
50 |
90 |
22 |
26.0 |
26.0 |
0.580 | |
|
|
| 呼び番号 |
許容回転数（rpm） |
|
| 87500 |
14,500 |
380 |
180 |
| 87501 |
14,000 |
500 |
280 |
| 87014 |
12,500 |
570 |
330 |
| 87502 |
12,500 |
570 |
330 |
| 87502 |
12,500 |
570 |
330 |
| 87016 |
12,500 |
570 |
330 |
| 87503 |
11,000 |
710 |
410 |
| 87504 |
9,500 |
1,000 |
630 |
| 87505 |
8,300 |
1,080 |
700 |
| 87506 |
7,000 |
1,500 |
1,000 |
| 87507 |
6,000 |
1,980 |
1,300 |
| 87508 |
5,100 |
2,100 |
1,450 |
| 87509 |
4,700 |
2,300 |
1,600 |
| 87510 |
4,300 |
2,500 |
1,850 | | |
