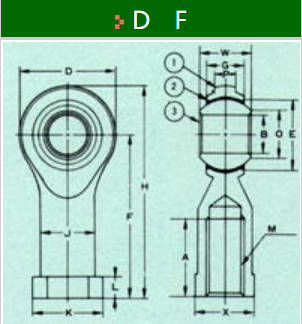

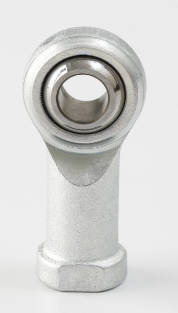

DF8、DF10、DF12、DF14、DF16、DF18、DF20、DF22、DF25关节

び番号

 主 要 寸 法 （mm）

許 容
傾斜角
α2

限界荷重（kg F）

重量

（g）

B

W

G

O

D

F

H

A

K

X

J

L

E

M

P

ラジアル
荷 重

アキシアル
荷 重

DF 5

5

8

6

7,71

16

27

35

12

11

9

9

4

11,11

M5×0,8

3

12

590

230

18

DF 6

6

9

6,7

8,96

18

30

39

14

13

11

10

5

12,7

M6×1

3,3

11

650

250

26

DF 8

8

12

9

10,4

22

36

47

17

16

14

12,5

5

15,88

M8×1,25

4,5

12

800

300

45

DF10

10

14

11

12,92

26

43

56

21

19

17

15

6,5

19,05

M10×1,5

5,5

12

1,050

390

76

DF12

12

16

12

15,43

30

50

65

24

22

19

17,5

6,5

22,23

M12×1,75

6

13

1,300

500

114

DF14

14

19

14

16,86

34

57

74

27

25

22

20

8

25,4

M14×2

7

14

1,700

650

158

DF16

16

21

15

19,39

38

64

83

33

27

22

22

8

28,58

M16×2

7,5

14

2,100

800

200

DF18

18

23

17

21,89

42

71

92

36

31

27

25

10

31,75

M18×1,5

8,5

14

2,550

950

288

DF20

20

25

18

24,38

46

77

100

40

34

30

27,5

10

34,93

M20×1,5

9

14

3,000

1,100

372

DF22

22

28

20

25,84

50

84

109

43

37

32

30

12

38,1

M22×1,5

10

15

3,550

1,350

475

DF25

25

31

22

29,6

56

94

122

48

42

36

33,5

12

42,86

M24×2

11

15

4,500

2,830

673

DF30

30

37

26

34,8

67

110

143,5

56

50

41

40

15

50,8

M30×2

13

15

7,000

3,960

1,050
