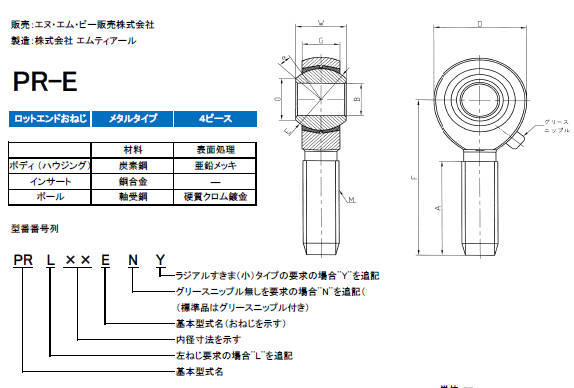

PR4E、PR5E、PR6E、PR8E、PR10E、PR12E、PRE14、PR20E、PR22E关节

型式番号

ボール

ボディ (ハウジング)

内径

φB H7

巾

W

球径

SφE

端面径

φO

頭部巾

G

頭部外径

φD

芯間距離

F

ねじ有

効長さ

A

ねじ

M

JIS2級

許容傾斜

角

α度

ラジア

ルすきま

㎜

ラジアル

質量

g

静定

格荷重

KN

破断荷重

KN

標準タ

イプ

すきま小

タイプ

PR3E（1）

3.00

6.00

7.94

5.2

4.5

12.0

27.0

15.0

M3×0.5

14

0.051

MAX

0.03

MAX

1.56

2.45

7

PR4E（1）

4.00

7.00

9.52

6.5

5.3

14.0

30.0

17.0

M4×0.7

14

2.25

3.53

10

PR5E

5.00

8.00

11.11

7.7

6.0

16.0

33.0

20.0

M5×0.8

13

4.51

7.06

13

PR6E

6.00

9.00

12.70

9.0

6.75

18.0

36.0

22.0

M6×1.0

13

6.37

9.90

19

PR8E

8.00

12.00

15.88

10.4

9.0

22.0

42.0

25.0

M8×1.25

14

13.72

21.47

32

PR10E

10.00

14.00

19.05

12.9

10.5

26.0

48.0

29.0

M10×1.5

13

18.82

29.41

54

PR12E

12.00

16.00

22.22

15.4

12.0

30.0

54.0

33.0

M12×1.75

13

25.20

39.42

85

PR14E

14.00

19.00

25.40

16.9

13.5

34.0

60.0

36.0

M14×2.0

16

30.49

47.75

126

PR16E

16.00

21.00

28.58

19.4

15.0

38.0

66.0

40.0

M16×2.0

15

38.04

59.64

185

PR18E

18.00

23.00

31.75

21.9

16.5

42.0

72.0

44.0

M18×1.5

15

46.28

72.47

258

PR20E

20.00

25.00

34.92

24.4

18.0

46.0

78.0

47.0

M20×1.5

15

53.83

84.33

340

PR22E

22.00

28.00

38.10

25.8

20.0

50.0

84.0

51.0

M22×1.5

15

63.93

100.22

435
