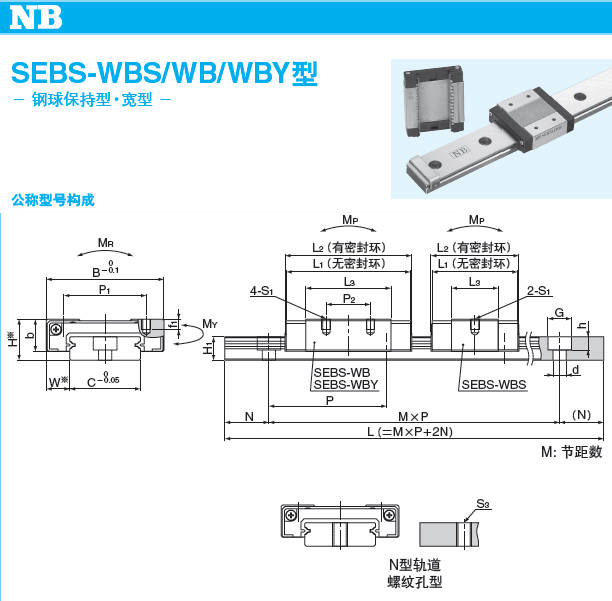

SEBS5WBY、SEBS7WBS、SEBS9WB、SEBS9WBY

公称型号				组装尺寸			滑块尺寸
				H mm		W mm	B mm	L1 mm	L2 mm		P1 mm	P2 mm		S1	f1 mm		L3 mm	P3 mm	S2	f2 mm	b mm
SEBS5WB SEBS5WBY				6.5		3.5	17	21.5	21.9		—	—		—	—		14.3	6.5	M3	2.3	5
								27.5	27.9								20.3	11
SEBS7WBS SEBS7WB SEBS7WBY				9		5.5	25	21.1	21.9		19	—		M3	2.8		10.7	—	—	—	7
								30.6	31.4			10					20.2	12	M4	3.5
								39.3	40.1			19					28.9	18
SEBS9WBS SEBS9WB SEBS9WBY				12		6	30	24.2	25		21	—					13	—	—	—	9
								37.5	38.3			12					26.3
								49.5	50.3		23	24			3		38.3
导轨尺寸								基本额定负荷					静态允许力矩						质量		尺寸
H1 mm	C mm	B1 mm	d×G×h mm		S3	N mm	P mm	动 C kN		静 Co kN			MP MP2 N·m			MY MY2 N·m		MR N·m	滑块 g	导轨 g/100mm
4	10	—	3×5.5×3		M3	5	20	0.71		1.17			2.60 15.2			2.18 12.8		5.99	7	26	5WB 5WBY
								0.91		1.68			5.16 27.3			4.33 22.9		8.56	10
5.2	14	—	3.5×6×3.2		M4	10	30	1.05		1.26			2.17 18.2			1.82 15.2		9.07	12	51	7WBS 7WB 7WBY
								1.71		2.53			7.78 48.2			6.53 40.4		18.1	20
								2.26		3.80			16.8 91.7			14.1 77.0		27.2	28
7.5	18	—	3.5×6×4.5					1.73		2.01			4.35 33.3			3.65 27.9		18.6	21	96	9WBS 9WB 9WBY
								2.96		4.36			18.1 103			15.2 86.6		40.4	37
								3.87		6.38			37.4 192			31.4 161		59.0	52
