FB-GTEZ-012-PCR、FB-GTEZ-102-PCR

SERIES

SHAFT SIZE

COMPLETE UNIT

PART NO.          DESCRIPTION

UNIT WITHOUT

ADAPTER PART NO.

DESCRIPTION

ADAPTER & NUT

ASSEMBLY PART NO.

DESCRIPTION

204

3/4

129627

FB-GTEZ-012-PCR

129555

FB-GTEZ-04-PCR

129967

AN-GT-04-012-CR

205

1

129629

FB-GTEZ-100-PCR

129556

FB-GTEZ-05-PCR

129968

AN-GT-05-100-CR

206

1-1/8

@

FB-GTEZ-102-PCR

129557

FB-GTEZ-06-PCR

129969

AN-GT-06-102-CR

1-3/16

129631

FB-GTEZ-103-PCR

129970

AN-GT-06-103-CR

1-1/4

129632

FB-GTEZ-104S-PCR

129971

AN-GT-06-104S-CR

207

1-1/4

129634

FB-GTEZ-104-PCR

129558

FB-GTEZ-07-PCR

129972

AN-GT-07-104-CR

1-3/8

@

FB-GTEZ-106-PCR

129973

AN-GT-07-106-CR

1-7/16

129635

FB-GTEZ-107-PCR

129974

AN-GT-07-107-CR

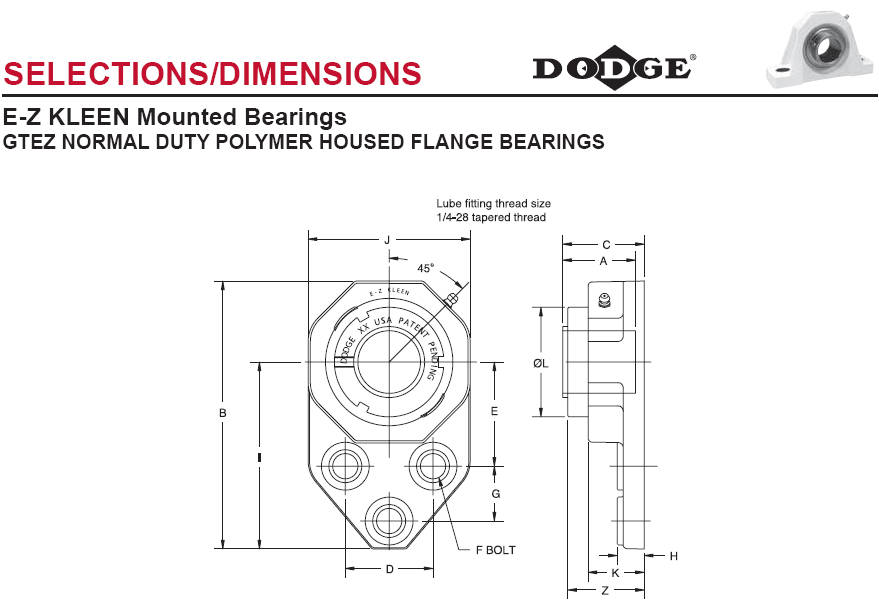

Series

Shaft Size

Weight

F

lbs

A

B

C#

D

E

Bolt

G

H

I

J

K

L

Z

kg

Dia.

204

3/4

0.75

1-15/32

4-25/64

1-45/64

1-1/2

1-11/16

3/8

7/8

17/32

3-15/64

2-11/32

1-1/8

1-1/2

1-11/16

205

1

1.12

1-29/64

4-29/32

1-11/16

1-5/8

1-13/16

3/8

1-1/8

35/64

3-9/16

2-23/32

1-9/64

1-51/64

1-47/64

206

1-1/8

1.77

1-39/64

5-31/64

1-53/64

1-7/8

2-1/16

3/8

1-1/4

39/64

3-7/8

3-13/64

1-1/4

2-5/64

1-25/32

1-3/16

1.67

1-1/4

1.57

207

1-1/4

2.65

1-5/8

6-7/64

1-27/32

2

2-3/8

1/2

1-1/4

5/8

4-17/64

3-45/64

1-9/32

2-3/8

1-53/64

1-3/8

2.58

1-7/16

2.55
