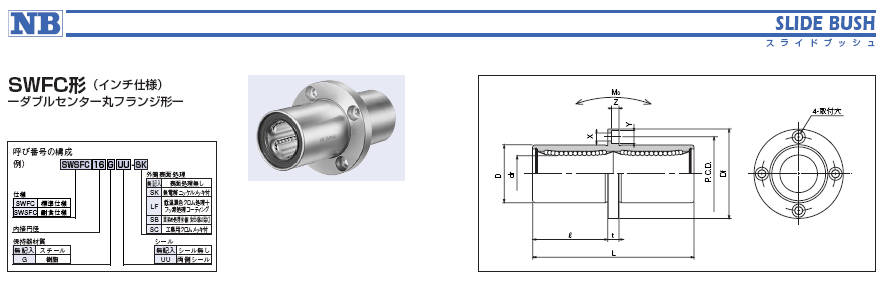

SWFC 6、SWFC10、SWFC12不锈中间带法兰

呼び番号

主要

標準仕様

耐食仕様

dr

D

L

±0.3

mm

スチール

保持器

樹脂

保持器

ステンレス

保持器

樹脂

保持器

mm

許容差

μm

mm

許容差

μm

mm

SWFC 4

SWFC 4G

SWSFC 4

SWSFC 4G

6.350

0

－10

12.700

0/－13

34.925

14.684

SWFC 6

SWFC 6G

SWSFC 6

SWSFC 6G

9.525

15.875

0

－16

40.481

17.066

SWFC 8

SWFC 8G

SWSFC 8

SWSFC 8G

12.700

22.225

60.325

26.988

SWFC10

SWFC10G

SWSFC10

SWSFC10G

15.875

28.575

71.438

32.544

SWFC12

SWFC12G

SWSFC12

SWSFC12G

19.050

0

－12

31.750

0

－19

78.581

35.322

SWFC16

SWFC16G

SWSFC16

SWSFC16G

25.400

39.688

108.744

50.403

SWFC20

SWFC20G

SWSFC20

SWSFC20G

31.750

0

－15

50.800

0

－22

127.000

58.738

SWFC24

SWFC24G

SWSFC24

SWSFC24G

38.100

60.325

144.463

65.882

SWFC32

SWFC32G

SWSFC32

SWSFC32G

50.800

76.200

0/－25

196.850

92.0KKKKK75

寸法

偏心

μm

直角度

μm

基本定格荷重

静的許容

モー

メント

Mo

N・m

質量

g

軸径

mm

フランジ部

動

C

N

静

Co

N

Df

mm

t

mm

P.C.D.

mm

X×Y×Z

mm

31.750

5.556

22.225

3.969×6.350×3.572

15

15

323

530

2.0

40

6.350

38.100

6.350

26.988

4.763×7.541×4.366

353

630

2.7

60

9.525

44.450

6.350

33.338

4.763×7.541×4.366

813

1,570

11.5

126

12.700

50.800

6.350

39.688

4.763×7.541×4.366

1,230

2,350

20.0

215

15.875

55.563

7.938

43.656

5.556×8.731×5.159

20

20

1,370

2,740

26.5

280

19.050

63.500

7.938

51.594

5.556×8.731×5.159

1,570

3,140

41.2

515

25.400

79.375

9.525

65.088

7.144×10.319×6.747

25

25

2,500

5,490

84.8

1,020

31.750

95.250

12.700

77.788

8.731×12.700×8.334

3,430

8,040

143

1,630

38.100

111.125

12.700

93.662

8.731×12.700×8.334

30

30

6,080

15,900

399

2,800

50.800
