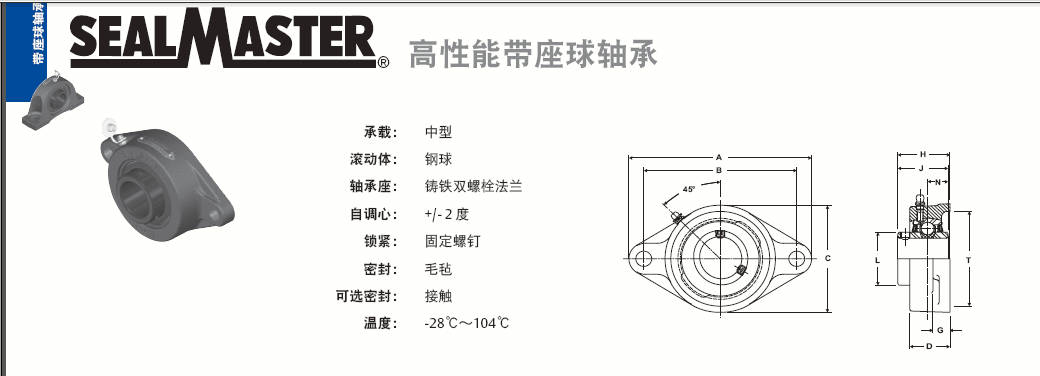

固定螺钉锁定MSFT-15、MSFT-16、MSFT-305、MSFT-20

MSFT 系列中型双螺栓法兰单元 － 固定螺钉锁定

孔径

型号

轴承芯件

-编号

基本动态

-额定载荷

-磅/牛

尺寸（英寸/毫米）

螺栓-

尺寸

单元-

重量-

磅/公斤

A

B

C

D

G

H

J

N

L

T-芯

英寸

毫米

15/16

1

25

MSFT-15

MSFT-16

MSFT-305

3-015

3-1

5305

4381

19487

5-9/16

141.3

4-19/32

116.7

3-1/4

82.6

1-11/64

29.8

17/32

13.5

1-9/16

39.7

1-1/2

38.1

5/8

15.9

1-19/32

40.5

2-7/8

73.0

7/16

2.4

1.09

1-3/16

1-1/4

30

MSFT-19

MSFT-20

MSFT-306

3-13

2-14

5306

5782

25718

6-1/8

155.6

5-1/8

130.2

3-3/4

95.3

1-11/32

34.1

9/16

14.3

1-3/4

44.5

1-11/16

42.9

11/16

17.5

1-55/64

47.2

3-5/16

84.1

1/2

3.4

1.54

1-7/16

MSFT-23

MSFT-307

3-17

5307

7340

32648

6-3/4

171.5

5-21/32

143.7

4-1/8

104.8

1-1/2

38.1

9/16

14.3

2-1/64

51.2

1-15/16

49.2

3/4

19.1

2-1/16

52.4

3-1/2

88.9

1/2

4.6

2.09

1-1/2

MSFT-24

MSFT-308

3-18

5308

7901

35144

7-1/16

179.4

5-27/32

148.4

4-3/8

111.1

1-9/16

39.7

9/16

14.3

2-3/64

52.0

1-15/16

49.2

3/4

19.1

2-19/64

58.3

3-7/8

98.4

9/16

5.2

2.36

1-11/16

1-3/4

45

MSFT-27

MSFT-28

MSFT-309

3-111

3-112

5309

7889

35090

7-7/16

188.9

6-3/16

157.2

4-9/16

115.9

1-9/16

39.7

9/16

14.3

2-5/32

54.8

2-1/32

51.6

3/4

19.1

2-15/32

62.7

4

101.6

9/16

5.6

2.54

1-15/16

2

50

MSFT-31

MSFT-32

MSFT-310

3-115

2-2

5310

9752

43377

8-1/2

215.9

7-1/4

184.2

5-1/4

133.4

1-3/4

44.5

13/16

20.6

2-5/16

58.7

2-3/16

55.6

7/8

22.2

2-23/32

69.1

4-1/4

108.0

5/8

8.6

3.90
