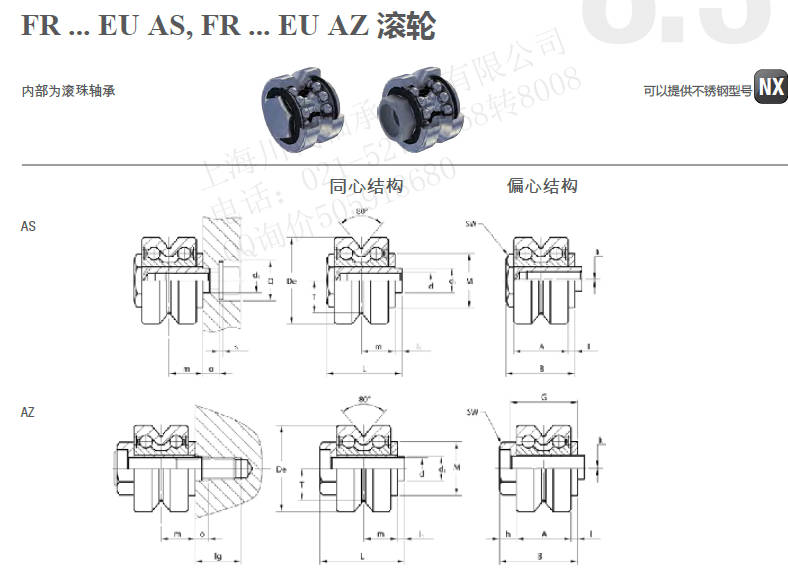

滚轮FR62EU、FR32EU

型号

尺寸(mm)

同心结构

偏心结构

De

d12)

d3)

T

m

L

A

B

l1

l

h

M

SW

G

o

Q

Ig4)

s

k

FR22EUAS1)

FRR22EUAS1)

22

6

M5

7.7

9.4

21.8

15

19.8

2

1.9

–

14

10

–

4.5

10

–

–

0.5

FR32EUAS1)

FRR32EUAS1)

32

9

M6

11.8

12.6

28.1

20.2

25.6

2.5

2.5

–

20

17

–

6

15

–

1.55)

0.5

FR40EUAS1)

FRR40EUAS1)

40

11

M8

14.6

15.5

33.5

25

31

2.5

3

–

22

22

–

6.5

20

–

25)

1

FR52EUAS

FRR52EUAS

52

16

M10

19.1

19.8

43.2

32

40

3.2

3.8

–

28

27

–

8

24

–

2.55)

1.5

FR62EUAS

FRR62EUAS

62

19

M12

22.1

20.8

46

33.6

41.8

4.2

4

–

35

30

–

9

26

–

2.56)

1.5

FR22EUAZ1)

FRR22EUAZ1)

22

6

5.1

7.7

9.4

23.9

15

21.9

2

1.9

5

14

11

18.9

4

–

13

–

0.5

FR32EUAZ1)

FRR32EUAZ1)

32

9

8.1

11.8

12.6

31.4

20.2

28.9

2.5

2.5

6.2

20

17

24.9

5

–

17

–

0.5

FR40EUAZ1)

FRR40EUAZ1)

40

11

10.1

14.6

15.5

38

25

35.5

2.5

3

7.5

22

22

30.5

5

–

26

–

0.8

FR52EUAZ

FRR52EUAZ

52

16

14.1

19.1

19.8

49.5

32

46.3

3.2

3.8

10.5

28

27

39.3

5.5

–

27

–

1.5

FR62EUAZ

FRR62EUAZ

62

19

16.1

22.1

20.8

54.5

33.6

50.3

4.2

4

12.7

35

32

42.3

6.5

–

30

–

1.5
