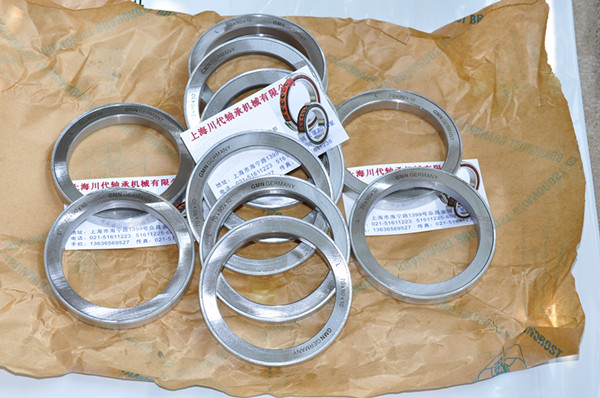

GMN Non Contact Sealsn

Table of Dimensions – Labyrinth

M15 x 26 x 8 15 26 8 2,5 24 0,35

M18 x 28 x 10 18 28 10 3 26 0,38

M20 x 28 x 10 20 28 10 3 26 0,38

M20 x 30 x 10 20 30 10 3 28 0,38

M22 x 30 x 10 22 30 10 3 28 0,38

M25 x 37 x 10 25 37 10 3 34 0,38

M28 x 39 x 10 28 39 10 3 36 0,38

M30 x 42 x 10 30 42 10 3 39 0,38

M32 x 45 x 10 32 45 10 3 42 0,4

M35 x 47 x 10 35 47 10 3 44 0,4

M40 x 52 x 10 40 52 10 3 49 0,4

M42 x 55 x 10 42 55 10 3 52 0,4

M45 x 55 x 10 45 55 10 3 52 0,4

M45 x 62 x 10 45 62 10 3 59 0,4

M48 x 62 x 10 48 62 10 3 59 0,4

M50 x 62 x 10 50 62 10 3 59 0,4

M52 x 68 x 10 52 68 10 3 65 0,4

M55 x 68 x 10 55 68 10 3 65 0,4

M58 x 72 x 10 58 72 10 3 68,5 0,4

M60 x 72 x 10 60 72 10 3 68,5 0,4

M60 x 80 x 10 60 80 10 3 76 0,4

M63 x 80 x 10 63 80 10 3 76 0,4

M65 x 80 x 10 65 80 10 3 76 0,4

M65 x 85 x 10 65 85 10 3 81 0,42

M68 x 85 x 10 68 85 10 3 81 0,42

M70 x 85 x 10 70 85 10 3 81 0,42

M70 x 90 x 10 70 90 10 3 86 0,42

M72 x 90 x 10 72 90 10 3 86 0,42

M75 x 90 x 10 75 90 10 3 86 0,42

M80 x 100 x 10 80 100 10 3 95 0,42

M90 x 110 x 10 90 110 10 3 105 0,42

M100 x 120 x 10 100 120 10 3 115 0,42

industrial glue (e.g. Loctite) into the housing

and onto the shaft.

Design and dimensions are subject to

changes.

L100 x 120 x 14 100 120 14 4 115 0,7

L110 x 130 x 15 110 130 15 5 125 0,7

L120 x 140 x 15 120 140 15 5 135 0,7

L130 x 150 x 15 130 150 15 5 145 0,7
