型号 预紧 0.08 C	尺寸(mm)
	规格	A	A1	A3	B	B1	H	H1	H21)	H22)	V1	E1	E2	E8	E9	K1	K2	K3	K4
1624-222-20	25	48	24	12.5	107.9	79.5	40	33.9	24.45	24.25	7.5	35	50	38.3	15.5	20.8	21.95	9.5	9.5
1624-223-20
1624-224-20
1624-722-20	30	60	30	16	119.7	89.4	45	38.35	28.55	28.35	7	40	60	48.4	17.6	21	22.7	9.05	9.05
1624-723-20
1624-724-20
1624-322-20	35	70	35	18	139	105.5	55	47.4	32.15	31.85	8	50	72	58	24.35	23.75	25.25	13.9	13.9
1624-323-20
1624-324-20
1624-422-20	45	86	43	20.5	174.1	133.5	70	60.3	40.15	39.85	10	60	80	69.8	30.9	35.5	37.5	18.2	18.2
1624-423-20
1624-424-20

精度等级	型号 预紧 0.08 C	尺寸(mm)						重量
								(kg)	C             C0		Mt             Mt0		ML		ML0
		规格	N3	N6±0.5	S2	S5	S9		动载	静载	动载	静载	动载		静载
P	R1624-222-20	25	9	15.2	M6	7	M3-5深	0.8	30 400	45 500	430	650	345		510
H	R1624-223-20
N	R1624-224-20
P	R1624-722-20	30	12	17	M8	9	M3-5深	1.2	40 000	57 800	690	1 000	495		715
H	R1624-723-20
N	R1624-724-20
P	R1624-322-20	35	13	20.5	M8	9	M3-5深	2.1	55 600	81 000	1 200	1 740	830		1 215
H	R1624-323-20
N	R1624-324-20
P	R1624-422-20	45	18	23.5	M10	14	M4-7深	4.1	90 400	128 500	2 440	3 470	1 700		2 425
H	R1624-423-20
N	R1624-424-20

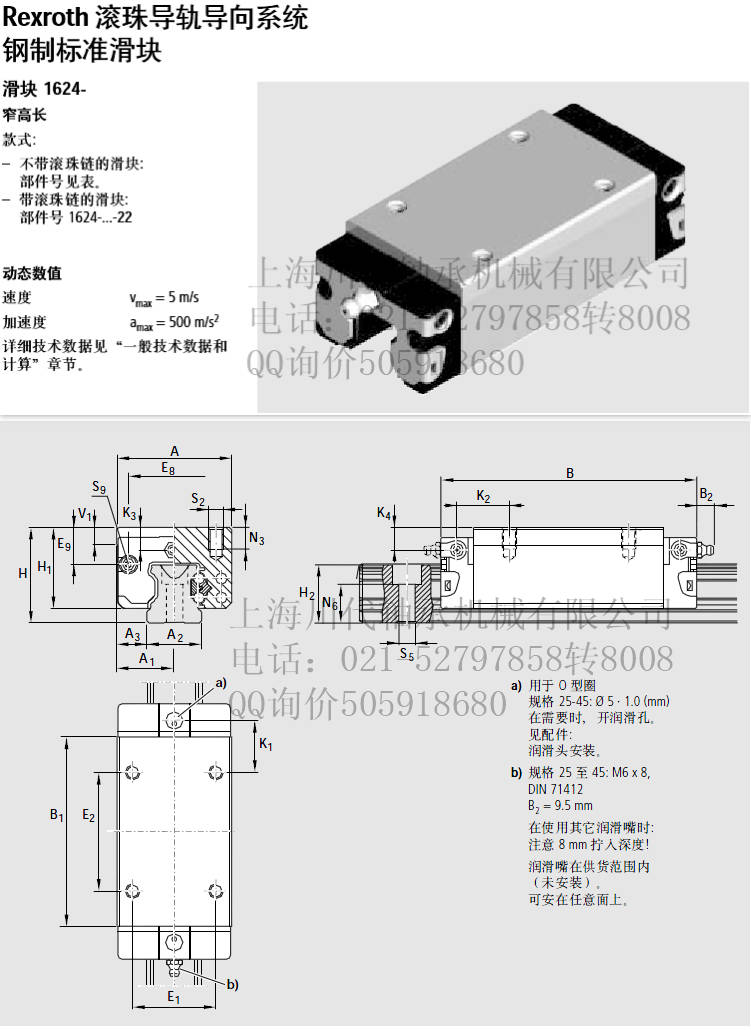

Rexroth滚珠导轨导向系统 钢制标准滑块 滑块1624- 窄高长 款式: 一不带滚珠链的滑块: 用于0型圈 部件号见表。 规格25-45:05. 1.0 (mm 一带滚珠链的滑块: 在需要时，开润滑孔 部件号124..-222 见配件: 润滑头安装。 规格25至45: M6x8, 动态数值 DIN 71412 速度 Vmax = 5 m/s B2= 9.5 mm 加速度 amx= 500 mls2在使 用其它润滑嘴时: 详细技术数据见“一般技术数据和 注意8mm拧人深度! 计算”章节。 润滑嘴在供货范围内 (未安装)。 可安在任意面上。 部件号 预紧 精度等级 0.08 C 1624-222-20 1624-223-20 1624-224-20 1624-722-20 特殊款式 1624-723-20 | 1624-724-20 精度等级H,间隙预紧，及从规格 1624-322-20 30起的0.02C预紧的滑块也可供货1624-323-20 下列款式: 1624-324-20 1624-422-20 镀硬铬滑块体 1624-423-20 一防腐CR,不带滚珠链: 1624-424-20 部件号1624..3-70 一防腐CR，带滚珠链: 部件号124-..3-72 *在准备中 对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以 100 000米行程为基准确定的。 实际中经常是以50000米行程为 基准。 在此情况下: . 表格中的C, M和M值乘以系 数1.26。
