HR18E轴承尺寸规格

型号

编号

φBH7

φD

±0.5

W0

－0.13

H

±0.13

F

±0.5

THJIS2级

L

±0.7

α度

φO

(参考)

SφDB

(参考)

额定静载荷kN

极限

静载荷kN

疲劳

载荷(2)

kN

重量g

径向

轴向(1)

HR3E

3

16.0

7.0

5.25

30.0

M3×0.5

10.0

18

5.2

8.73

3.62

2.94

4.51

0.73

25

HR4E

4

18.0

9.5

7.75

35.0

M4×0.7

16.0

16

5.8

11.11

6.27

3.53

7.84

1.27

30

HR5E

5

20.5

11.0

8.75

39.5

M5×0.8

22.0

15

7.8

13.49

10.29

5.09

12.84

2.10

35

HR6E

6

M6×1.0

14.51

18.14

2.99

HR8E

8

23.0

8.25

46.0

M8×1.25

29.0

14

10.9

15.48

26.77

5.58

33.44

5.54

40

HR10E

10

26.0

12.5

10.75

47.0

M10×1.5

8

12.2

17.46

37.65

6.76

47.07

7.84

65

HR12E

12

34.0

16.0

13.25

62.0

M12×1.75

37.0

10

15.4

22.22

62.46

8.33

78.06

12.94

126

HR14E

14

36.0

17.0

14.25

64.0

M14×2.0

38.0

8

18.9

25.40

82.96

9.02

103.65

17.25

140

HR15E

15

38.0

18.0

65.0

11

19.0

26.19

85.90

9.31

107.38

17.84

165

HR16E

16

39.0

19.0

15.25

66.5

M16×2.0

39.5

10

19.2

26.99

100.71

9.70

125.81

20.98

195

HR17E

17

41.0

20.0

72.5

M16×1.5

42.0

12

20.4

28.58

101.40

10.29

126.70

21.08

220

HR18E

18

43.0

16.30

79.5

M18×1.5

46.0

10

120.62

12.16

150.72

25.10

250

HR20E

20

45.0

22.0

83.0

M20×1.5

50.0

13

22.9

31.75

121.30

12.84

151.61

25.20

290

HR22E

22

52.0

19.30

86.0

M22×1.5

51.0

6

27.1

34.92

156.21

15.10

195.25

32.55

450

HR25E

25

70.0

35.0

25.30

105.0

M24×2.0

59.0

15

32.3

47.62

300.08

20.88

375.10

62.56

1150

HR28E

28

75.0

110.0

M27×2.0

62.0

14

36.8

50.80

283.70

23.24

354.60

59.13

1500

HR30E

30

78.0

37.0

26.30

120.0

M30×2.0

65.0

40.4

54.77

271.93

24.81

339.89

56.68

1800

(1) 为球面轴承的额定静载荷或轴向保证载荷中任一较小的值。
(2) 特殊规格的材质可提升载荷性能。
(3) 本系列产品接受定制。
(4) 径向游隙：最大0.051mm(所有规格)

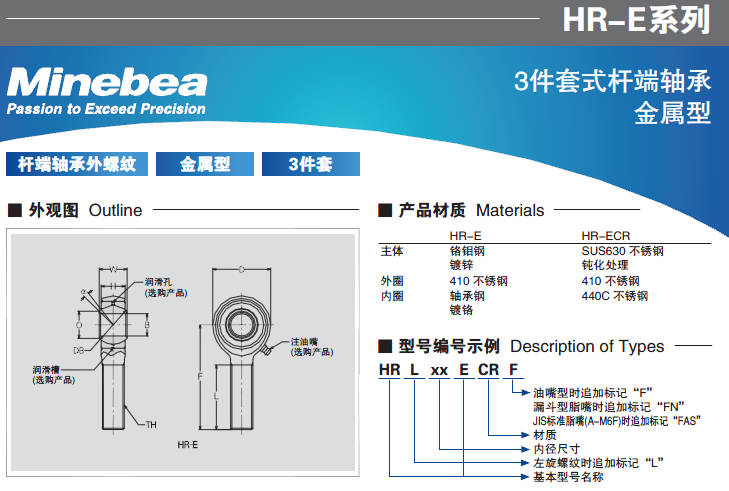

主体铬钼钢
镀锌
SUS630 不锈钢
钝化处理
外圈410 不锈钢410 不锈钢
内圈轴承钢
镀铬
440C 不锈钢
注油嘴
(选购产品)
润滑槽
(选购产品)
润滑孔
(选购产品)
■ 型号编号示例 Description of Types
HR L xx E CR F
油嘴型时追加标记“F”
漏斗型脂嘴时追加标记“FN”
JIS标准脂嘴(A-M6F)时追加标记“FAS”
材质
内径尺寸
左旋螺纹时追加
