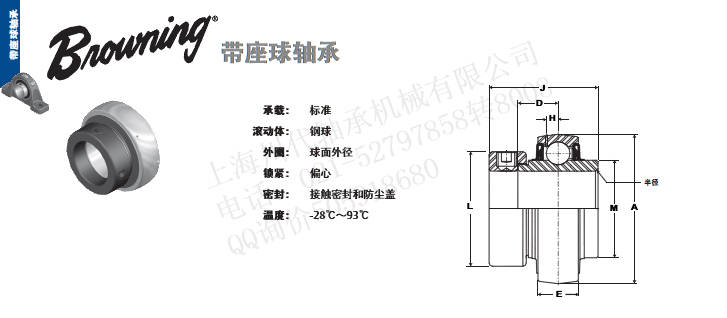

VE-216轴承尺寸规格

孔径

型号

基本动态

额定载荷

尺寸（英寸/毫米）VE 200 系列标准型芯件 － 偏心锁定

最大清角

半径

固定

螺钉攻丝

单元

重量

磅/公斤

A

D

E

H

J

L

M

英寸

磅/牛

1/2

5/8

VE-208

VE-210

2108

9377

1.5748

40

35/64

13.9

.512

13

9/64

3.6

1-15/32

37.3

1-3/16

30.2

31/32

24.6

.055

1.4

1/4-28

.6

.27

3/4

VE-212

2611

11614

1.8504

47

43/64

17.1

.591

15

5/32

4.0

1-23/32

43.7

1-5/16

33.3

1-3/16

30.2

.070

1.8

1/4-28

.6

.27

7/8

VE-214

2801

12459

2.0472

52

11/16

17.5

.591

15

5/32

4.0

1-3/4

44.5

1-1/2

38.1

1-3/8

34.9

.070

1.8

1/4-28

.8

.36

15/16

1

VE-215

VE-216

1-1/8

VE-218

4381

19487

2.4409

62

23/32

18.3

.709

18

13/64

5.2

1-29/32

48.4

1-3/4

44.5

1-19/32

40.5

.080

2.0

5/16-24

1.1

.50

1-3/16

VE-219

1-1/4

VE-220S

1-1/4

VE-220

5782

25718

2.8346

72

3/4

19.1

.748

19

15/64

6.0

2-1/64

51.2

2-3/16

55.6

1-55/64

47.2

.080

2.0

3/8-24

1.4

.64

1-3/8

VE-222

1-7/16

VE-223

1-1/2

VE-224

7340

32648

3.1496

80

27/32

21.4

.866

22

17/64

6.7

2-7/32

56.4

2-3/8

60.3

2-1/16

52.4

.095

2.4

3/8-24

1.7

.77

1-5/8

VE-226

7901

35144

3.3465

85

27/32

21.4

.866

22

17/64

6.7

2-7/32

56.4

2-1/2

63.5

2-19/64

58.3

.110

2.8

3/8-24

1.8

.82

1-11/16

VE-227

1-3/4

VE-228

1-15/16

VE-231

7889

35090

3.5433

90

31/32

24.6

.906

23

9/32

7.1

2-15/32

62.7

2-3/4

69.9

2-15/32

62.7

.110

2.8

3/8-24

2.3

1.04

2

2-3/16

VE-232

VE-235

9752

43377

3.9370

100

1-3/32

27.8

.984

25

5/16

7.9

2-13/16

71.4

3

76.2

2-23/32

69.1

.125

3.2

7/16-20

3

1.36

2-1/4

2-7/16

VE-236

VE-239

11789

52437

4.3307

110

1-7/32

31.0

1.063

27

11/32

8.7

3-1/16

77.8

3-3/8

85.7

2-63/64

75.8

.125

3.2

7/16-20

4

1.81

圆柱外径轴承座配合准则
表 14-15 列出了 ABMA J6 配合的轻载输送机滚轮应用的配合准则。 需要测试和经验来验证这种配合是否足以满足特定工作状态的
要求。 若需要较紧的压力配合， 请与应用工程部联系， 以检查标准型轴承的内部间隙是否足够， 或者是否需要采用修改的间隙来
防止内部间隙减小或消失。
为了实现最佳可靠性， 应有选择性地把轴承和轴承座匹配， 以减少由于轴承外径和轴承座孔的制造公差导致的配合的变化。 滚轮
凹窝应加工为与轴的轴线平行， 并且两侧应在同一条中心线上， 以最大限度地降低不对中的可能性。
