首页>>Rexroth-STAR精密轴承>>R153223003

R153223003轴承尺寸规格
螺母型号

额定载

荷额定

动载C

(N)

额定

静载C0

(N) 		速度1)v
max
(m/min) 		规格 尺寸(mm) 重量
d0xPxDw-i d1 d2 D1 D5 孔图 D6 D7 类型 L L3 L4 L5 L10 S4) ϕ m
g6 (°) (kg)
R153223003 2200 2800 15 8x2.5Rx1.588-3 7.5 6.3 16 30 BB4 23 3.4 BF1 16 8 8 – 8 M4 30 0.05
R153246023 3800 5800 30 12x5Rx2-3 11.4 9.9 24 40 BB4 32 4.5 BF1 28 12 10 – 16 M6 330 0.12
R153249013 2500 3600 60 12x10Rx2-2 11.4 9.9 24 40 BB4 32 4.5 BF1 33 12 16 – 21 M6 330 0.14
R151201023 12300 16100 30 16x5Rx3-4 15 12.9 28 53 BB3 40 6.6 BF1 38 12 10 – 26 M6 315 0.24
R151204013 9600 12300 60 16x10Rx3-3 15 12.9 28 53 BB3 40 6.6 BF1 45 12 16 – 33 M6 315 0.25
R151206013 6300 7600 96 16x16Rx3-2 15 12.9 33 58 BB4 45 6.6 BF2 45 15 15 15 – M6 30 0.39
R151211013 14300 21500 30 20x5Rx3-4 19 16.9 33 58 BB4 45 6.6 BF1 40 12 10 – 28 M6 30 0.28
R155211013 14300 21500 30 20x5Lx3-4 19 16.9 33 58 BB4 45 6.6 BF1 40 12 10 – 28 M6 30 0.28
R151214013 14100 21300 60 20x10Rx3-4 19 16.9 33 58 BB4 45 6.6 BF1 60 12 16 – 48 M6 30 0.36
R151217013 9100 12100 120 20x20Rx3.5-2 19.3 16.7 38 63 BB4 50 6.6 BF2 57 20 18.5 18.5 – M6 30 0.6
R155217013 9100 12100 120 20x20Lx3.5-2 19.3 16.7 38 63 BB4 50 6.6 BF2 57 20 18.5 18.5 – M6 30 0.6
R151221013 15900 27200 30 25x5Rx3-4 24 21.9 38 63 BB4 50 6.6 BF1 45 12 10 – 33 M6 30 0.35
R155221013 15900 27200 30 25x5Lx3-4 24 21.9 38 63 BB4 50 6.6 BF1 45 12 10 – 33 M6 30 0.35
R151224013 15700 27000 60 25x10Rx3-4 24 21.9 38 63 BB4 50 6.6 BF1 64 12 16 – 52 M6 30 0.44
R151228013 10100 15100 150 25x25Rx3.5-2 24 21.4 48 73 BB4 60 6.6 BF2 70 25 22.5 22.5 – M6 18 1.09
R155228013 10100 15100 150 25x25Lx3.5-2 24 21.4 48 73 BB4 60 6.6 BF2 70 25 22.5 22.5 – M6 18 1.09
R151231013 21600 40000 23 32x5Rx3.5-4 31 28.4 48 73 BB4 60 6.6 BF1 48 13 10 – 35 M6 30 0.54
R151234013 31700 58300 47 32x10Rx3.969-5 31 27.9 48 73 BB4 60 6.6 BF1 77 13 16 – 64 M6 30 0.72
R151237013 13500 21800 94 32x20Rx3.969-2 31 27.9 56 80 BB4 68 6.6 BF1 64 15 25 – 49 M6 30 1.02
R151239013 13400 22000 150 32x32Rx3.969-2 31 27.9 56 80 BB4 68 6.6 BF2 88 20 34 34 – M6 30 1.4
R151241013 29100 64100 19 40x5Rx3.5-5 39 36.4 56 80 BB4 68 6.6 BF1 54 15 10 – 39 M8x1 30 0.71
R151244013 50000 86400 38 40x10Rx6-4 38 33.8 63 95 BB4 78 9 BF1 70 15 16 – 55 M8x1 30 1.29
R151247013 37900 62800 75 40x20Rx6-3 38 33.8 63 95 BB4 78 9 BF1 88 15 25 – 73 M8x1 30 1.54
R151249013 25500 40300 150 40x40Rx6-2 38 33.8 72 110 BB4 90 11 BF2 102 40 31 31 – M8x1 19 3.59
R151251013 32000 81300 15 50x5Rx3.5-5 49 46.4 68 98 BB4 82 9 BF1 54 15 10 – 39 M8x1 30 1.02
R151254013 79700 166500 30 50x10Rx6-6 48 43.8 72 110 BB4 90 11 BF1 90 18 16 – 72 M8x1 30 2.02
R151256013 79400 166000 48 50x16Rx6-6 48 43.8 72 110 BB4 90 11 BF1 128 18 25 – 110 M8x1 30 2.58
R151257013 47900 87900 60 50x20Rx6.5-3 48 43.4 85 125 BB4 105 11 BF1 92 22 25 – 70 M8x1 30 3.4
R151259013 32100 55800 120 50x40Rx6.5-2 48 43.4 85 125 BB4 105 11 BF1 109 22 45 – 87 M8x1 30 3.87
R151264013 88800 214300 24 63x10Rx6-6 61 56.8 85 125 BB4 105 11 BF1 90 22 16 – 68 M8x1 30 2.62
R151267013 53200 112100 48 63x20Rx6.5-3 61 56.4 95 140 BB4 118 14 BF1 92 22 25 – 70 M8x1 30 3.71
R151269013 36900 74300 95 63x40Rx6.5-2 61 56.4 95 140 BB4 118 14 BF1 109 22 45 – 87 M8x1 30 4.21
R151274013 108400 291700 19 80x10Rx6.5-6 78 73.3 105 150 BB4 125 14 BF1 95 22 16 – 73 M8x1 30 3.78
R151277023 262700 534200 30 80x20Rx12.7-6 76 67 125 180 BB5 152 18 BF1 170 25 25 – 145 M8x1 22.5 11
FEM-E-S 20 x 5R x 3-4 1 2 T7 R 82Z120 41Z120 1250 0 1
d0 = 公称直径
P = 导程
(R = 右旋, L = 左旋)
DW = 滚珠直径
i = 螺母内的螺旋圈数
订购代码:
1) 参见第101页特征速度d0• n和第124页临
界转速ncr
2) 这些规格可用FSZ-E-S更换
3) 螺母80x20x12.7-6配用滚珠丝杠最大长度
可达2500mm，带预紧
力士乐安装尺寸
带标准密封
有左旋螺纹的款式
加强型密封，参见第112页
带轴向间隙或缩减的轴向间隙
预紧2%； 3%； 5%
用于精密滚压丝杠SN-R
公差等级T5、 T7、 T9

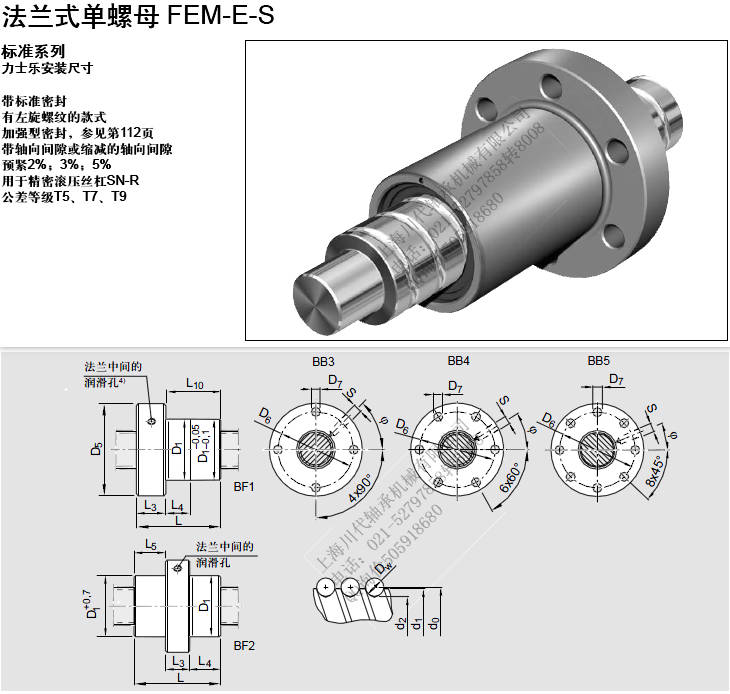

法兰式单螺母 FEM-E-S
标准系列
螺母
类别
A 		规格
d0 x P x Dw - i
8 x 2.5R x 1.588 - 3 		部件号
R1532 230 03 		额定载荷
额定动载C
(N)
2200 		速度1)
v
max
(m/min)
15		 额定静载C0
(N)
2800
A 12 x 5R x 2 - 3 R1532 460 23 3800 5800 30
B 12 x 10R x 2 - 2 R1532 490 13 2500 3600 60
A 16 x 5R x 3 - 4 R1512 010 23 12300 16100 30
A 16 x 10R x 3 - 3 R1512 040 13 9600 12300 60
B 16 x 16R x 3 - 2 R1512 060 13 6300 7600 96
A2) 20 x 5R x 3 - 4 R1512 110 13 14300 21500 30
B 20 x 5L x 3 - 4 R1552 110 13 14300 21500 30
A 20 x 10R x 3 - 4 R1512 140 13 14100 21300 60
A 20 x 20R x 3.5 - 2 R1512 170 13 9100 12100 120
B 20 x 20L x 3.5 - 2 R1552 170 13 9100 12100 120
A2) 25 x 5R x 3 - 4 R1512 210 13 15900 27200 30
B 25 x 5 L x 3 - 4 R1552 210 13 15900 27200 30
A2) 25 x 10R x 3 - 4 R1512 240 13 15700 27000 60
A 25 x 25R x 3.5 - 2 R1512 280 13 10100 15100 150
B 25 x 25 L x 3.5 - 2 R1552 280 13 10100 15100 150
A2) 32 x 5R x 3.5 - 4 R1512 310 13 21600 40000 23
A2) 32 x 10R x 3.969 - 5 R1512 340 13 31700 58300 47
A2) 32 x 20R x 3.969 - 2 R1512 370 13 13500 21800 94
A 32 x 32R x 3.969 - 2 R1512 390 13 13400 22000 150
A 40 x 5R x 3.5 - 5 R1512 410 13 29100 64100 19
A2) 40 x 10R x 6 - 4 R1512 440 13 50000 86400 38
A2) 40 x 20R x 6 - 3 R1512 470 13 37900 62800 75
A 40 x 40R x 6 - 2 R1512 490 13 25500 40300 150
B 50 x 5R x 3.5 - 5 R1512 510 13 32000 81300 15
A 50 x 10R x 6 - 6 R1512 540 13 79700 166500 30
C 50 x 16R x 6 - 6 R1512 560 13 79400 166000 48
B 50 x 20R x 6.5 - 3 R1512 570 13 47900 87900 60
B 50 x 40R x 6.5 - 2 R1512 590 13 32100 55800 120
A 63 x 10R x 6 - 6 R1512 640 13 88800 214300 24
B 63 x 20R x 6.5 - 3 R1512 670 13 53200 112100 48
C 63 x 40R x 6.5 - 2 R1512 690 13 36900 74300 95
B 80 x 10R x 6.5 - 6 R1512 740 13 108400 291700 19
B 80 x 20R x 12.7 - 63) R1512 770 23 262700 534200 30
